ハーモニック減速機用クロスローラーベアリングは、用途に応じて外輪分割・内輪一体型と外輪・内輪一体型の構造に大別されます。転動体は円筒ころをV字形の軌道面内に90°で直交させて配置したものです。この設計により、軸受はアキシアル荷重、ラジアル荷重、転倒モーメントなどの全方向の荷重に同時に耐えることができます。このベアリングは、高精度、高剛性、低摩擦、および複合耐荷重能力を備えています。
このベアリングは外輪と内輪が一体構造となっております。取り付け時の性能への影響が少なく、安定した回転精度とトルクを維持できます。主にSHG、SHFシリーズ減速機の出力部に使用されます。
注意事項
取り付ける前に、ベアリング ハウジング、シャフト、およびその他の嵌合コンポーネントを徹底的に洗浄して、油、汚染物質、および破片を除去してください。バリや鋭いエッジがないことを確認してください。ハウジングの内径とベアリングの外径の間、およびシャフト ジャーナルとベアリングの内径の間のはめあい公差が、指定された要件を満たしていることを確認します。
取付ボルトの締付けは、仮締めから本締めまで3～4段階に分けて徐々に締めてください。対角線 (十字パターン) の順序に従い、締め付けプロセスを繰り返します。ボルトの締付トルクは、下表のクロスローラーベアリング取付ボルトの推奨トルク値を参考にして決定してください。

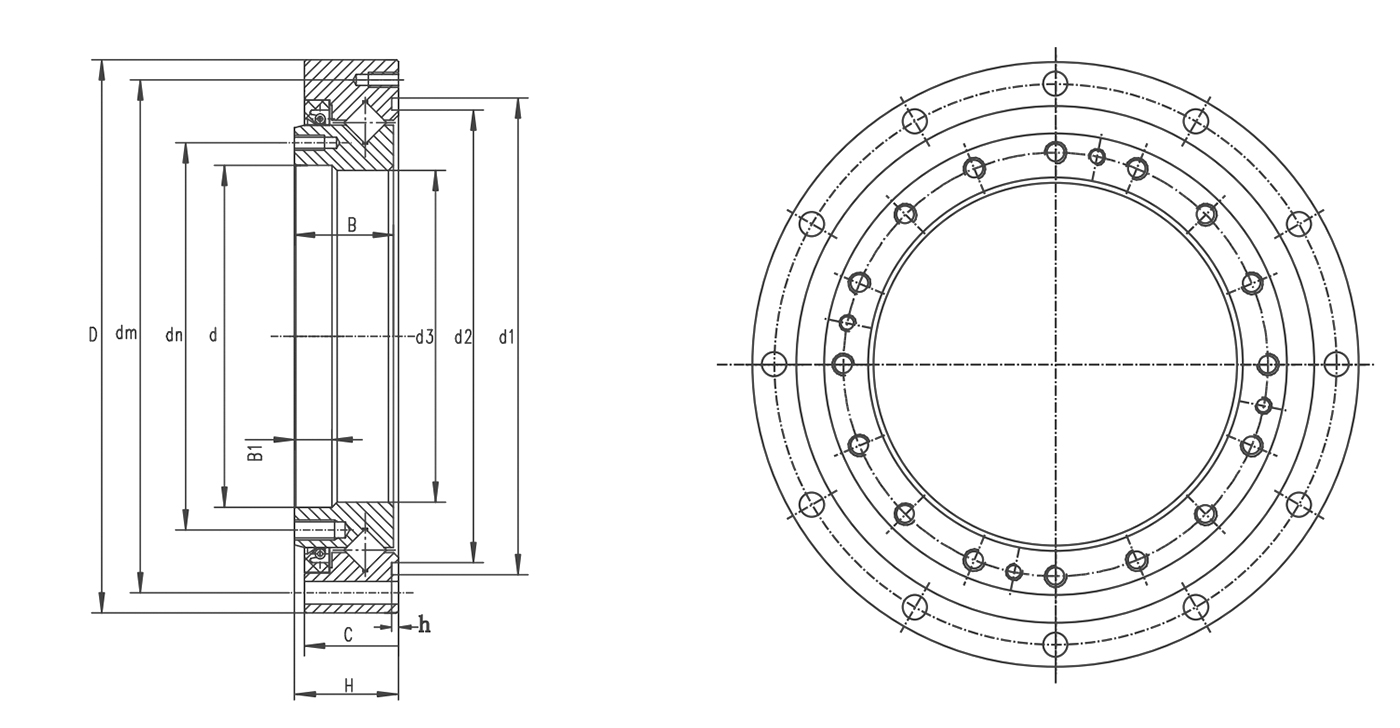

| 軸受モデル | 基本外形寸法 | 外輪取付穴 | 内輪取付穴 | 基本定格荷重 | 製品重量 kg | ||||||||||||||
| d | d3 | D | H | C | B | B1 | d1 | d2 | h | DMで | 取付穴サイズ1 | 取付穴サイズ2 （シールの裏側） | DN | 取付穴サイズ (前面シール) | 取付穴サイズ (前面シール) | Cr | コー | ||
| 単位：mm | KN | ||||||||||||||||||
| SHG(SHF)-14 | φ38 | φ36 | φ70 | 15.1 | 14.1 | 14.6 | 5 | φ57 | φ53 | 1.2 | φ64 | 8-φ3.5 | 2-M3(シルク深さ8) | φ44 | 12-M3(シルク深さ6) | / | 5.8 | 8.6 | 0.25 |
| SHG(SHF)-17 | φ47 | φ44.1 | φ80 | 17 | 16 | 16.4 | 6.5 | φ68.1 | φ64.1 | 1.2 | φ74 | 12-φ3.5 | 4-M3(シルク深さ8) | φ54 | 20-M3(シルク深さ6) | / | 10.4 | 16.3 | 0.35 |
| SHG(SHF)-20 | φ54 | / | φ90 | 18.5 | 17.5 | 17.5 | / | f78 | φ72.6 | 1.6 | φ84 | 12-φ3.5 | 4-M3(シルク深さ6) | φ62 | 16-M3(シルク深さ6) | 4-M3(シルク深さ6) | 14.6 | 22 | 0.5 |
| SHG(SHF)-25 | φ67 | φ65 | φ110 | 20.7 | 18.7 | 19.7 | 7.5 | φ94.8 | φ90 | 1.45 | φ102 | 12-φ4.5 | 4-M3(シルク深さ6) | f77 | 16-M4(シルク深さ8) | 4-M3(シルク深さ6) | 21.8 | 35.8 | 0.8 |
| SHG(SHF)-32 | f88 | φ84 | φ142 | 24.4 | 23.4 | 23.4 | 8 | φ123 | φ117.6 | 1.6 | φ132 | 12-φ5.5 | 4-M4(シルク深さ8) | φ100 | 16-M5(シルク深さ8) | 4-M4(シルク深さ8) | 38.2 | 65.4 | 1.65 |
| SHG(SHF)-40 | φ108 | φ106 | φ170 | 30 | 29 | 28.5 | 9.5 | φ148 | φ142.6 | 1.55 | φ158 | 12-φ6.6 | 6-M4(シルク深さ9) | φ122 | 16-M6(シルク深さ10) | 4-M5(シルク深さ10) | 43.3 | 81.6 | 2.8 |
| SHG(SHF)-45 | φ120 | φ118 | φ190 | 33 | 32 | 34.5 | 10 | φ170 | φ164 | 1.55 | φ180 | 18-φ6.6 | 6-M4(シルク深さ8) | φ140 | 12-M8(シルク深さ10) | 4-M5(シルク深さ8) | 77.6 | 135 | 4.3 |
| SHG(SHF)-50 | φ135 | φ129 | φ214 | 36 | 34 | 34.5 | / | φ188 | φ182.6 | 1.6 | φ200 | 12-φ9 | 6-M5(シルク深さ12) | φ154 | 16-M8(シルク深さ12) | 8-M5 (シルク深さ 10) | 81.6 | 149 | 5 |
